HYDRAFLEX HİDROLİK DÜMEN SİSTEMLERİNİ OLUŞTURAN TÜM PARÇALAR ÖZEL OLARAK MARİNE TABİATI İÇİN ÜRETİLİP EN ZOR KOŞULLARDA GÜVENLİK VE UZUN ÖMÜRLÜ KULLANIM RAHATLIĞI SAĞLAMALARI ÖNCELİĞİ İLE ŞEKİLLENDİRİLMİŞLERDİR.

SİSTEM NASIL ÇALIŞIR ?

Normal çalışma şartlarında, dümen dolabının çevrilmesi, dolap hidrolik pompasının çıkışlarından birine irtibatlı hortum vasıtasıyla dümen silindirinin odacıklarından birine yağ basılmasını sağlar. Bu odacıktaki yağın hacmi de artarak odacığın genleşmesine, yani pistonun diğer odacığa doğru hareket etmesini sağlar. İkinci odacıktan çıkan yağ da diğer hortum aracılığı ile dümen pompasına döner.

Bütün Hydraflex dümen sistemleri iki ana unsurdan ve bunları irtibatlayan iki adet plastik veya bakır hortum/borudan oluşur. Dümen pompa ünitesi bir pompa ve bir kilit valfinden oluşur. ( LD25, LD35, LD42 )

Kilit valf sistemi, çıkan yağın aynı hortumdan geri dönmesini önlediği gibi, birden fazla dümen pompası kullanılan sistemlerde, kullanılmayan dümen pompasını sistemden otomatik olarak ayırmayı, ve dümen palasındaki yüklerin dümen dolabına aksettirilmesini önler.

Dümen silindirleri, iki yönlü çalışırlar ve dengeli ve dengesiz ( piston milinin tek taraftan çıktığı modeller ) olarak iki tipte imal edilirler.

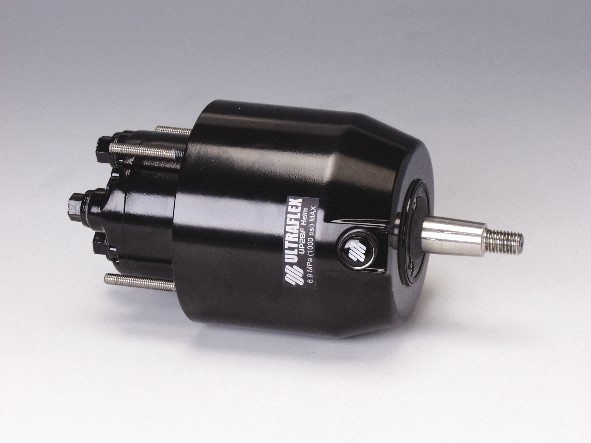

HYDRA LD SERİSİ DÜMEN POMPALARI : LD25,LD35,LD42

KM Tablosu

P.No.	Helm Type	Displacement cc.- cu.in.	n° of Pistons	Relief valve setting	Recomm. Wheel dia.	Weight Kg-Lbs
LD25	Standard	24,75 cc - 1.50 cu.in.	5	70 Bar - 1000 PSI	500mm - 20"	3,7-8,2
LD35	Standard	34,65 cc - 2.11 cu.in.	7	70 Bar - 1000 PSI	500mm - 20"	4,0-8,9
LD42	Standard	41,76 cc - 2.54 cu.in.	7	70 Bar - 1000 PSI	500mm - 20"	4,1-9,1
LD63	Rear mount	63,00 cc - 3.84 cu.in.	5	70 Bar - 1000 PSI	500mm - 20"	13-28

- 3 FARKLI DEPLASMAN TİPİNDE ÜRETİM
- KOMPAKT (AZ YER KAPLAYAN) DİZAYN

Bilyalı piston tahrik yüzeyi
Pozitif dümen kilitlenebilmesi ve çift istasyon uygulaması için, kendinden kilit valfi
Aşırı basınca karşı, emniyet ventili
3/8” hortum için 1/4” NPT fitting
Göbek mili 3/4” konik, kamalı
Ön paneli açmadan kolay ve temiz olarak yağ dolum imkanı.

- DİRSEK RAKORLARI İLE BERABER SATIŞ
- DAHA YÜKSEK DAYANIKLILIK VE UZUN ÖMÜR İÇİN BRONZ SİLİNDİR GÖVDESİ


HYDRA LD SERİSİ DÜMEN POMPASI KESİTİ :

- Entegre dümen pompa rotoru ve distribütörü
- Radyal bilyalı rulman
- Piston yayı
- Piston
- Kilit valfi ve emniyet ventili
- 1/4” NPT giriş ve çıkışlar
- Aksiyal yükleri taşıyan rulman


HİDROLİK SİLİNDİRLER :

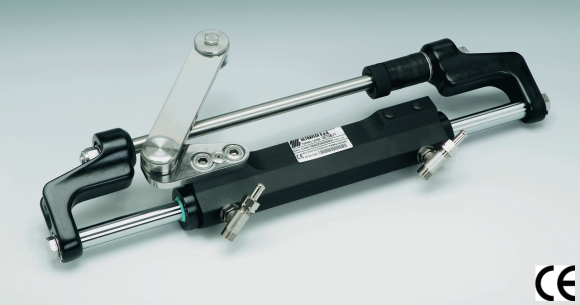

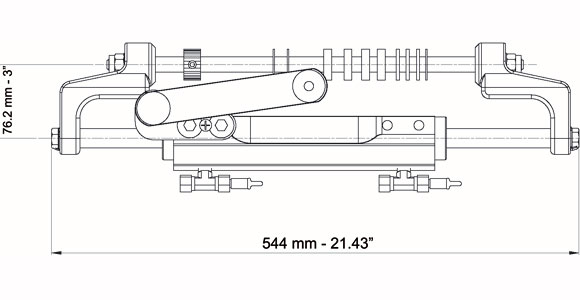

ÖNDEN MONTAJLI SİLİNDİR

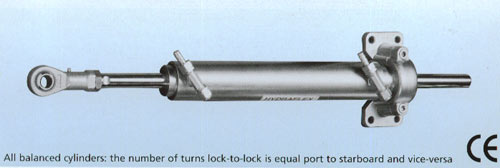

DENGELİ : Sancaktan iskeleye ve iskeleden sancağa alabandadan alabandaya tur sayısı eşittir.

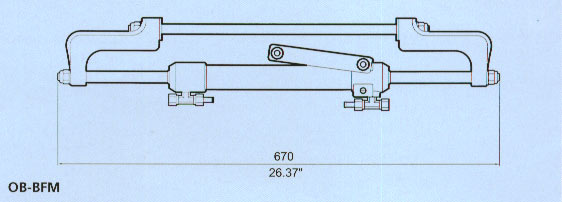

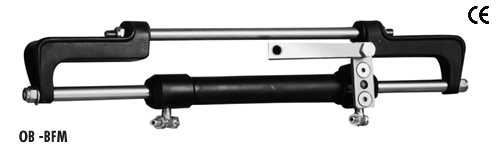

TEKNİK ÖZELLİKLER         OB - BFM

Hacim                     132,72cc - 8.09 cu. in.
Çıkış Gücü                385 Kg - 848.7 lbs.
İç Çap                    32 mm - 1.25 in.
Strok                     241,3 mm - 9.5 in.
Fittingler                3/8"yüksek basınç esnek hortum için

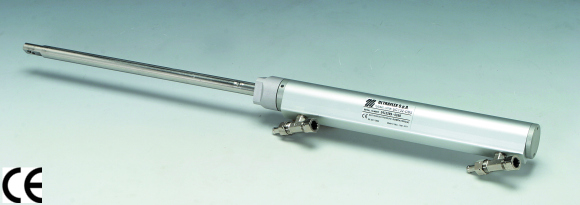

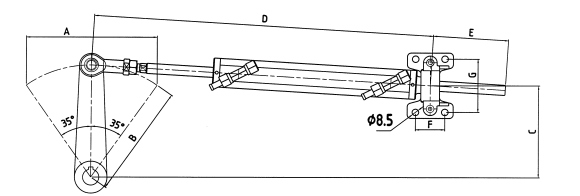

YANDAN MONTAJLI SİLİNDİR

DENGESİZ: Sancaktan iskeleye ve iskeleden sancağa alabandadan alabandaya tur sayısı eşit değildir.

TEKNİK ÖZELLİKLER          OB - SM

Hacim                      132,11cc - 8.05 cu. in.
                              163,34 cc - 9.97 cu. in.
Çıkış Gücü                 455 Kg - 1004 lbs.
                              5,62 Kg - 1241 lbs.
İç Çap                     32 mm - 1.26 in.
Strok                      203 mm - 8.0 in.
Fittingler                 3/8" yüksek basınç esnek hortum için

LD SERİSİ

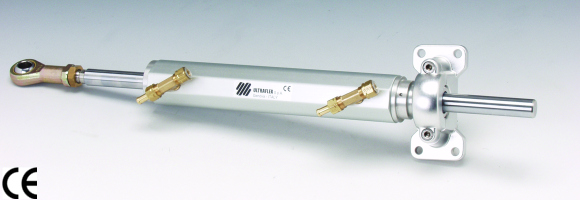

DENGELİ SİLİNDİRLER

HDTablosu

ÖZELLİKLER	I-B116	I-B173	I-B222
Hacim	115,6 cc - 7.05 cu.in.	173 cc - 10.5 cu.in.	222 cc - 13.47 cu.in.
Moment @ 70 Bar	57,8 kgm - 5043 lbs. in.	86,6 kgm - 7565 lbs. in.	110,87 kgm - 9652 lbs. in.
Çıkış Gücü	455 kg - 1004 lbs.	682 kg - 1505.5 lbs.	682 kg - 1505.5 lbs.
İç Çap	32 mm - 1.26 in.	39,7 mm - 1.56 in.	39,7 mm - 1.56 in.
Strok	178 mm - 7 in.	178 mm - 7 in.	228 mm - 9 in.

HD SERİSİ

DENGELİ SİLİNDİRLER

LDTablosu

ÖZELLİKLER	I-B293	I-B378	I-B648
Hacim	293,4 cc - 17.9 cu.in.	377,2 cc - 23.02 cu.in.	648 cc - 39.54 cu.in.
Moment @ 70 Bar	146,5 kgm - 12782 lbs. in.	187,6 kgm - 16347 lbs. in.	327 kgm - 28486 lbs. in.
Çıkış Gücü	1153 kg - 2545.2 lbs.	1153 kg - 2545.2 lbs.	1635 kg - 3604 lbs.
İç Çap	50 mm - 1.9 in.	50 mm - 1.9 in.	60 mm - 2.36 in.
Strok	178 mm - 7 in.	228 mm - 9 in.	279 mm - 11 in.
